Pati Materyèl
|
Kò |
ASTM A105N |
|
Adaptè |
ASTM A105N |
|
Joint |
SPW 316 + Grafit |
|
Kò O-ring |
Viton B |
|
Kò Stud |
A193 B7M + EZP Kouch |
|
Kò nwa |
A194 2HM + EZP Kouch |
|
Syèj bag |
UNS N08926 |
|
Mete chèz |
R-PTFE |
|
Syèj Spring |
Inconel X-750 |
|
Seat Fire-Safe Seal |
Graphite |
|
Syèj O-ring |
Viton B |
|
Boul |
UNS N08926 |
|
Aparèy Anti-estatik |
Asanble |
|
Tij |
UNS N08926 |
|
Pouse machin pou lave |
PTFE |
|
Tij tij |
SS 316 + PTFE |
|
O-Ring |
Viton B |
|
Bwat fars |
ASTM A105N + 76 Micron ENP |
|
Joint |
SPW 316 + Grafit |
|
Piki tij |
ASTM A182 F316 |
|
Fèmen Stud |
A193 B7M + EZP Kouch |
|
Fèmen nwa |
Yon194 2HM+ EZP Kouch |
|
Top Flange |
ASTM A105N |
|
Kovèti pou bwat |
Asanble |
|
Anbalaj tij |
Graphite + Fil Inconel |
|
Leve Lug |
Kabòn Steel |
|
Vant |
ASTM A182 F316 |
|
Piki chèz |
ASTM A182 F316 |
|
Sipò janm |
Kabòn Steel |
|
Plak fiks |
ASTM A105N + 76 Micron ENP |
|
Portant |
SS 316 + PTFE |
|
Drenaj |
ASTM A182 F316 |
Estanda referans
|
Konsepsyon ak fabrikasyon |
API 6D |
|
Fas a fas / Fen a Fen |
ASME B16.10 |
|
P/T Rating |
ASME B16.34 |
|
Dimansyon fen bride |
ASME B16.5 |
|
Tès presyon |
API 6D |
|
NACE |
NACE MR 0175 / ISO 15156 |
|
Konsepsyon dife ki an sekirite |
API 607 |
|
Flange Fini |
125-250 AARH |
|
Medya apwopriye |
Gaz natirèl, GPL, metàn, etan, gaz dous brit, pwòp dlo fre endistriyèl, sòlvan idrokarbone limyè |
Tès Presyon
|
Tès Shell (HYD.) |
Tès Fèmen (HYD.) |
Tès fèmen (AIR) |
|
7.5MPa |
5.5MPa |
0.6MPa |
Nòt Jeneral
- Valv make dapre MSS SP-25.
- Anbalaj dapre G-004.
- Penti valv nan Sistèm A1-1 dapre P-001-R5
- Plak non fèt an SS epi yo pral sou kò valv / bonnet / fen bride elatriye tout kote ki disponib
- Tiyo boul yo plen an konfòmite ak MP-033-R2.
- Materyèl an konfòmite ak MP-010-R2.
- Kote Drenaj, Vant ak Piki Syèj pou referans sèlman.
Apèsi sou pwodwi a
Sa a 3 moso trunnion monte valv boul espesyalize ak taye UNS NO8926 boul, UNS NO8926 tij, UNS NO8926 chèz.
TRLAN NPS14 Klas 300 3 moso trunnion monte valv boul ki fèt dapre API 6D, ASME B16.5/B16.10/B16.34, NACE MR0175 ak API 607 dife-estanda ki an sekirite. Kò ak bonn adopte ASTM A105N kabòn asye; boul, tij ak trunnion yo se UNS N08926 alyaj ak sous dlo chèz Inconel X-750.
Bati ak chèz prensipal R-PTFE, dife grafit-sele backup san danje, konfigirasyon anti-estatik ak grafit-anbalaj fil Inconel, li sèvi gaz natirèl, lwil brit ak divès kalite medya idrokarbone. Li pase tès strik: 7.5MPa shell hydro, 5.5MPa fèmen hydro ak 0.6MPa tès sele lè. Konsepsyon bride RF konplè-redui rezistans koule pou gwo-presyon sistèm tiyo petrochimik.
Detay sou tiyo yo

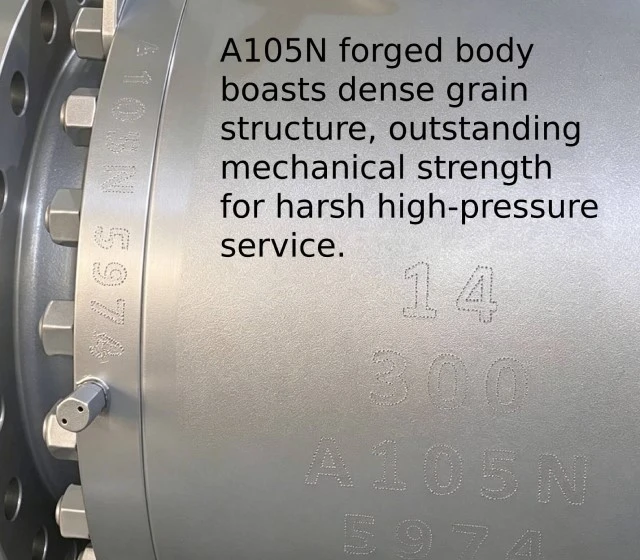

Kò valv fòje A105N ak grenn kontra enfòmèl ant pou gwo -presyon kondisyon travay
Konstwi soti nan solid A105N kò fòje, sa a 300LB api 6d trunnion monte valv boul karakteristik estrikti grenn dans ak fòs mekanik remakab pou kenbe tèt ak gwo -sèvis presyon. Raffinage Forge cho optimize teksti metal entèn san defo nannan Distribisyon, anpil leve pèfòmans rupture ak kapasite anti-fatig kont vag presyon souvan. Boulon koneksyon ki rezonab ranje fèmen segman tiyo fann byen fèm, pandan y ap rezève grès ekipman pèmèt pratik antretyen sou -liy lubrification. Li sèvi kòm ekipman kontwòl likid serye pou raffinage, gaz natirèl ak sistèm tiyo presyon wo-petrochimik.
Kontra enfòmèl ant Estrikti boulonnés Amelyore Valv Kò Fermeture & sispann Mwayen Leakage
Ki fèt ak estrikti fann kontra enfòmèl ant boulonnés, gwo -valv boul fòje presyon sa a ogmante anpil sere kò an jeneral epi li bloke mwayen flit atravè presyon k ap travay. Plizyè boulon Egzagòn ki gen gwo -fòs distribye egalman chay fixation sou sifas jwenti fann yo pou konprese garnitur sele yo menm jan. Anplis pèfòmans sele eksepsyonèl, layout fann an pèmèt demonte pasyèl san yo pa retire tiyo konplè pou enspeksyon ak ranplasman eleman enteryè. Ekipe ak pattes leve sou tou de bò pou fasilite enstalasyon leve pou gwo -gwosè lou-valv devwa sou pwojè tiyo endistriyèl.
Kontra enfòmèl ant bwat Kovèti pou vè k'ap manje kadav asire koupl ki estab ak operasyon lis valv
Bwat Kovèti pou vè k'ap manje kadav matche ak adopte espas -ekonomize konsepsyon kontra enfòmèl ant ak lojman jete solid. Wou vè k'ap manje kadav avèk presizyon usinage ak vè k'ap manje kadav andedan delivre koupl pwodiksyon fiks, sa ki pèmèt gwo -valv boul la pou konplete operasyon lis sou-koupe ak ti kras mendèv. Relief siy OPEN/SHUT plis endikatè pozisyon dirèkteman montre estati ouvèti valv pou enspeksyon rapid sou plas. Estanda koòdone tèt bride li sipòte enstalasyon pita nan pati kondwi elektrik, satisfè kondisyon fleksib manyèl oswa kontwòl otomatik pou gwo -petrochimik ak pwojè tiyo gaz.
Sètifikasyon
- Sètifika sistèm jesyon kalite|Sètifika sistèm jesyon anviwònman|Sètifika sistèm jesyon sante ak sekirite nan travay
- Sètifika Otorite pou itilize monogram ofisyèl API|API-6D-2241|API Spec Q1®
- Verifikasyon konfòmite|ICR/VC/HM241090
- EAC
- Sètifika Sekirite Fonksyonèl SIL|EN60079|GB/T3836|ISO17292|API6D-2241|API608|API609|API600|API603|API602|DIN3352|DIN3356|DIN3357|DIN3354|EN10434|EN1984|EN13709|EN593|EN3356|GB/T 12234|GB/T 12235|GB/T 12236|GB/T 12237|GB/T 12238|BS1873|BS1868|BS5351
- Kontra Reprezantan Inyon Ewopeyen
- II2 G EX DIIC T1
- Sètifika patant modèl sèvis piblik
